テクロック TECLOCK JIS K 6253準拠 加硫ゴム及び熱可塑性ゴム ― 硬さの求め方
アナログ／デジタル／新JIS対応／ISO対応
JIS K 6253（新JIS）対応のデュロメータです。
中硬さ用のタイプA、高硬さ用のタイプD、低硬さ用のタイプEの3タイプのデュロメータにより構成されています。
中心となるタイプAは旧JISのA形硬度計に比べ、1～2ポイント高い値を示す傾向があります。
タイプDは、タイプAによる測定値が90以上の硬質ゴム用、タイプEはタイプAでの測定値が20以下の軟質ゴムに適しています。
なお、タイプAのGS-719Nは、JIS A 1108「コンクリートの圧縮強度試験」にあるアンボンドキャッピング試験にも規定されています。
また、タイプEはISO7619ではタイプAOデュロメータの名称となっています。

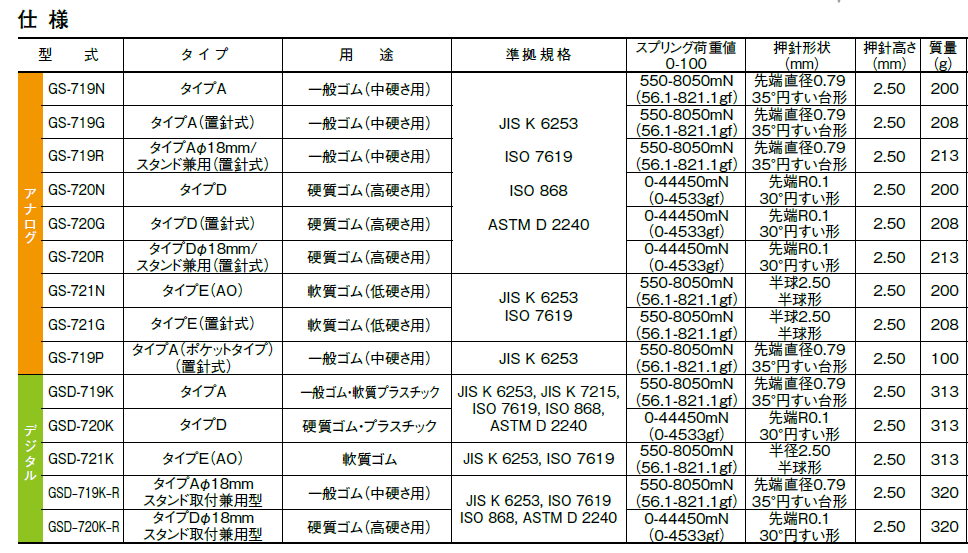

| 型式 | タイプ | 用途 | 準拠規格 | スプリング荷重値 | 押針形状 | 押針高さ(mm) | 質量(g) |
|---|---|---|---|---|---|---|---|
| GS-719N | タイプA | 一般ゴム（中硬さ用） | JIS K 6253 | 550–8050mN（56.1–821.1gf） | 先端直径0.79／35°円すい形 | 2.50 | 200 |
| GS-719G | タイプA（置針式） | 一般ゴム（中硬さ用） | JIS K 6253 | 550–8050mN（56.1–821.1gf） | 先端直径0.79／35°円すい形 | 2.50 | 208 |
| GS-719R | タイプA φ18mm スタンド取付兼用（置針式） |
一般ゴム（中硬さ用） | ISO 7619 | 550–8050mN（56.1–821.1gf） | 先端直径0.79／35°円すい形 | 2.50 | 213 |
| GS-720N | タイプD | 硬質ゴム（高硬さ用） | ISO 868 ASTM D 2240 |
0–4445mN（0–453gf） | 先端R0.1／30°円すい形 | 2.50 | 200 |
| GS-720G | タイプD（置針式） | 硬質ゴム（高硬さ用） | ISO 868 ASTM D 2240 |
0–4445mN（0–453gf） | 先端R0.1／30°円すい形 | 2.50 | 208 |
| GS-720R | タイプD φ18mm スタンド取付兼用（置針式） |
硬質ゴム（高硬さ用） | ISO 868 ASTM D 2240 |
0–4445mN（0–453gf） | 先端R0.1／30°円すい形 | 2.50 | 213 |
| GS-721N | タイプE（AO） | 軟質ゴム（低硬さ用） | JIS K 6253 | 550–8050mN（56.1–821.1gf） | 半球2.5 | 2.50 | 200 |
| GS-721G | タイプE（置針式） | 軟質ゴム（低硬さ用） | ISO 7619 | 550–8050mN（56.1–821.1gf） | 半球2.5 | 2.50 | 208 |
| GS-719P | タイプA（ポケットタイプ） | 一般ゴム（中硬さ用） | JIS K 6253 | 550–8050mN（56.1–821.1gf） | 先端直径0.79 | 2.50 | 200 |
| GSD-719K | タイプA | 一般ゴム・プラスチック | JIS K 6253 JIS K 7215 ISO 7619 ISO 868 ASTM D 2240 |
550–8050mN（56.1–821.1gf） | 先端直径0.79 | 2.50 | 313 |
| GSD-720K | タイプD | 硬質ゴム・プラスチック | ISO 868 ASTM D 2240 |
0–4445mN（0–453gf） | 先端R0.1 | 2.50 | 313 |
| GSD-721K | タイプE（AO） | 軟質ゴム | JIS K 6253 ISO 7619 |
550–8050mN（56.1–821.1gf） | 半球2.5 | 2.50 | 313 |
| GSD-719K-R | タイプA φ18mm スタンド取付兼用 |
一般ゴム（中硬さ用） | JIS K 6253 ISO 7619 |
550–8050mN（56.1–821.1gf） | 先端直径0.79 | 2.50 | 320 |
| GSD-720K-R | タイプD φ18mm スタンド取付兼用 |
硬質ゴム（高硬さ用） | ISO 868 ASTM D 2240 |
0–4445mN（0–453gf） | 先端R0.1 | 2.50 | 320 |

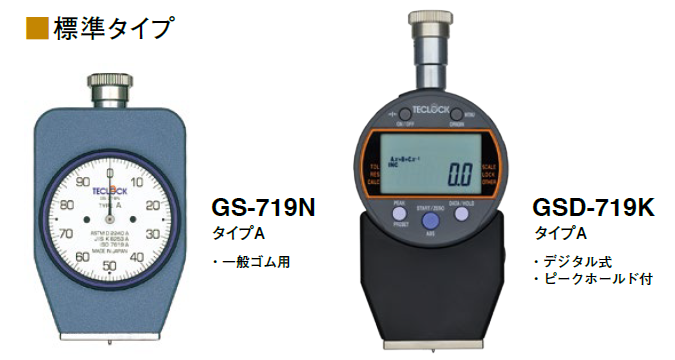

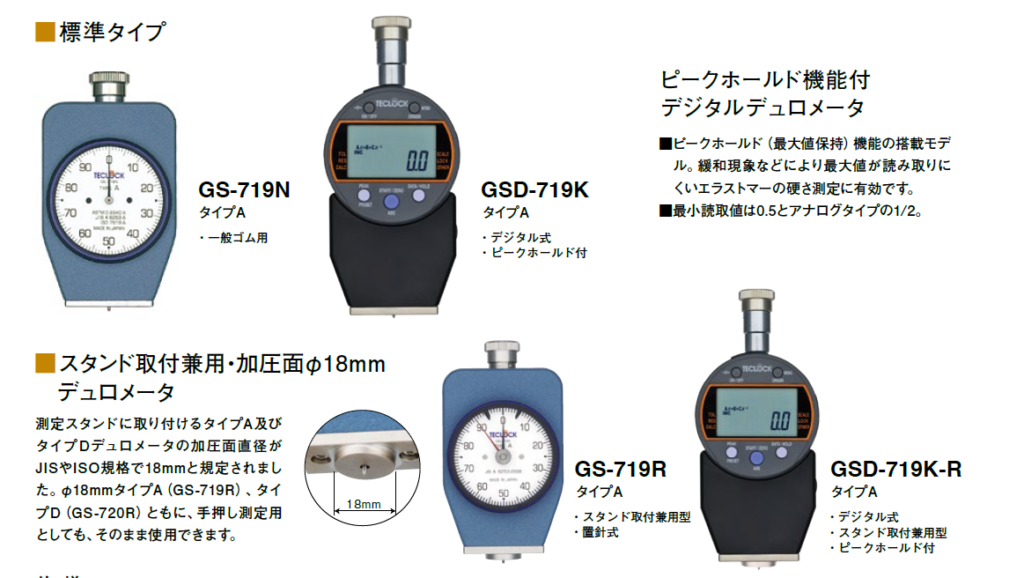

■ 標準タイプ
GS-719N タイプA 一般ゴム用
GSD-719K タイプA デジタル式 ピークホールド付
■ ピークホールド機能付 デジタルデュロメータ
■ピークホールド（最大値保持）機能の搭載モデル。
複雑な現象などにより最大値が読み取りにくいエラストマーの硬さ測定に有効です。
■最小読取値は0.5とアナログタイプの1/2。
■ スタンド取付兼用・加圧面φ18mm デュロメータ
測定スタンドに取付けるタイプA及びタイプDデュロメータの加圧面直径は
JISやISO規格で18mmと規定されました。
φ18mmタイプA（GS-719R）、タイプD（GS-720R）ともに、
手押し測定用としても、そのまま使用できます。
GS-719R タイプA スタンド取付兼用型 置針式
GSD-719K-R タイプA デジタル式 スタンド取付兼用型 ピークホールド付
