金属・非鉄金属・カーボン素材など、多様なワークの硬さ測定に使える ショア硬度計（D型）。

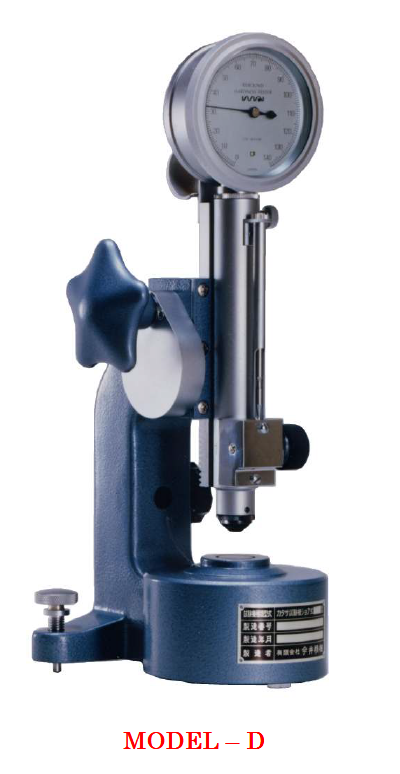

ショア硬度計（D型）とは？
ショア硬度計は、約36gのダイヤモンドハンマーを約19mmの高さから落下させ、その**反発高さ（＝反発硬度）**で硬度を測定する装置です。
金属の硬さを短時間で測れるため、工場・検査現場で幅広く利用されています。
● 測定時間わずか4〜5秒
ワークを受台に置くだけで即測定。検査作業のスピードが大幅に向上。
● 小型〜大型ワークまで対応
- 厚さ2mmの軟質ワーク
- 厚さ1mmの硬質ワーク
- 直径100mm以上のロール（※オプション使用）
幅広いサイズの素材を測定できます。
● 多種多様な素材に対応
- 鉄鋼
- 鋳鉄
- 非鉄金属
- 新素材
- カーボン
焼入れ材（HS95程度）まで測定可能で、工場検査に最適です。
● 打痕は極小（0.01〜0.05mm）
製品検査でも外観品質を損なわずに硬さ測定ができます。
● メンテナンスが容易
独自機構により調整が簡単で、アフターサービスも充実。
デモ機（貸し出し用）も用意されています。
● 測定できないもの
- ダイヤモンド
- 超硬
- SIC 等の極めて硬い素材
- 樹脂などの柔らかい素材
- 焼入れしていない1mm以下の薄物金属
ショア硬度計 D型｜仕様（スペック表）
| 項目 | 仕様 |
|---|---|
| 本体寸法 | 高さ 355mm × 幅 160mm × 奥行 170mm |
| 重量 | 16kg |
| 測定可能ワーク寸法 | 70mm（高さ）× 65mm（奥行）※幅∞ |
| 表示 | ダイヤルゲージ 0〜140（単位1度） |
| 測定範囲 | HS95まで（ロール仕様はHS100まで） |
| 使用温度 | 10〜35℃（適正 23±5℃） |
| 規格 | JIS B 7727 / JIS Z 2246 |
（引用：カタログPDF）
標準付属品
- 硬さ関係表（ショア・ビッカース・ブリネル・ロックウェル換算表）
- テストピース（硬・軟 各1個）
- Vブロック（丸棒最大45φ）
- 突き付けゲージ
- ハンマー引出具
- ビニールカバー
- 取扱説明書
- 収納ケース（250×215×500mm）

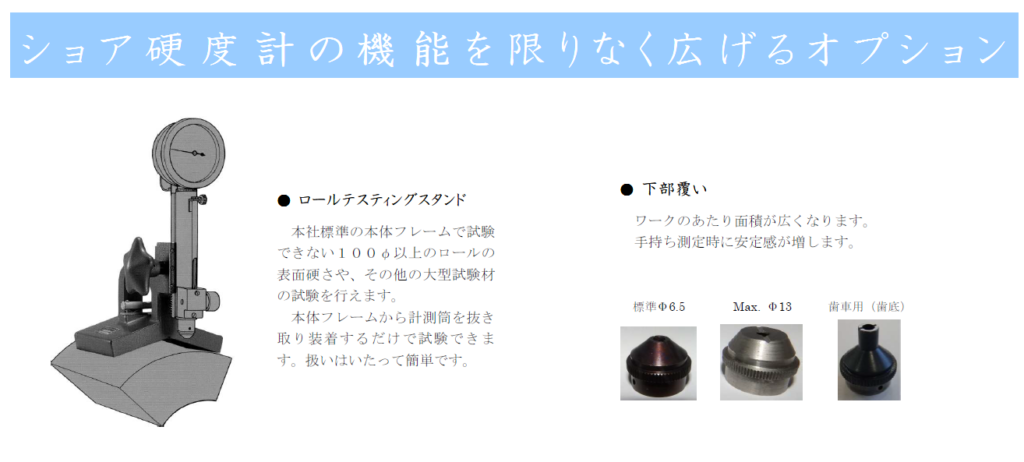

オプション品（用途に合わせて拡張可能）
● ロールテスティングスタンド
100φ以上のロールや大型ワークを測定可能にする拡張スタンド。
- 本体から計測筒を抜いて装着するだけ
- 大型ロールの硬さ測定に最適
- サイズ：150mm × 170mm × 170mm
- 重量：6.5kg
● 下部覆い（オプション）
- ワークとの接触面積が広がり安定性アップ
- Φ6.5（標準）〜最大Φ13まで
- 歯車用（歯底測定向け）もあり
どんな現場に向いている？
- 金属加工工場
- 部品検査（品質管理）
- 研究開発部門
- ロールメーカー
- 非破壊・微破壊検査を重視する現場
打痕が極小で、スピード検査に向いているため、量産ライン・外観品質重視の製品に最適です。
まとめ
ショア硬度計 D型は、「早い・簡単・ワークを選ばない」
という3拍子が揃った非常に使いやすい硬度試験機です。
- ダイヤルゲージで直感的に読める
- メンテナンス性が高い
- 大型ワークにも対応可
工場設備への導入や買い替えを検討している企業にとって、非常にバランスの良い1台です。
